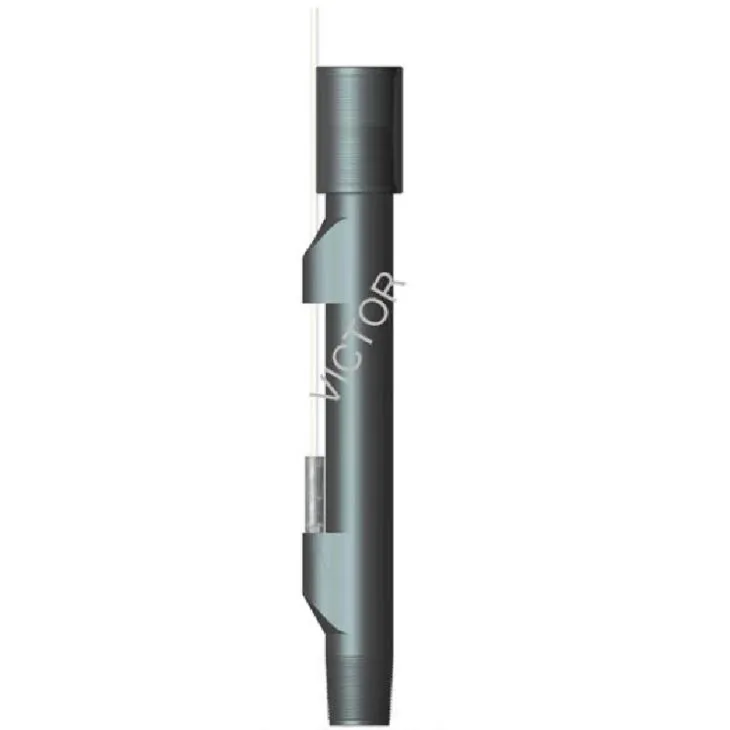

Alat Injeksi Kimia Konvensional
konvensionalbahan kimiainjeksiperalatan
Keterangan
Alat injeksi kimia digunakan untuk injeksi kimia selama penyelesaian sumur minyak dan gas.Alat ini terdiri dari injeksi kimiamandrel dan katup injeksi kimia.Katup injeksi kimia adalah untuk mengontrol bahan kimia ke dalam tabung danmencegah cairan masuktabung dari aliran terbalikkeluartabung. Bahan kimia dapat disuntikkan melalui jalur kontrol yang menghubungkan katup ke permukaan atau melalui tabung dankasinoganulus tanpa garis kendali.
Fitur
。Tubuh mandrel injeksi kimia dari struktur integral
。 Tekanan kerja adalah 5000psi,7000psi dan 10000psi masing-masing.
。 Pemilihan bahan untuk katup injeksi kimia: 320, 316 dan Inconel
。 Perbedaan tekanan pembukaan minimum adalah 10psi.
。Tekanan untuk mematahkan cakram pecah adalah 3000±600psi.
。 Pemilihan bahan untuk mandrel injeksi kimia: AISI4140, 9Cr1Mo,13Cr, S13Cr dan Inconel.
。 Pelindung pipa integral dari badan mandrel injeksi kimia adalah untukmencegah garis kontrol dari kerusakan.
。 Semua jenis utas tersedia.
Parameter teknik
Kode | Menghubungkan benang | OD(dalam.[mm) | ID(in.[mm]) | Menghubungkan benang dariKatup injeksi kimia | Tekanan Pekerjaan (psi) |
CJM-2 7/8 | 2 7/8 | 4.72[120] | 2.44 [62] | NPT1/2 | 5000~10000 |
CJM-3 1/2 | 3 1/2 | 5.2[132] | 2.44 [74] | NPT1/2 | 5000~10000 |
CJM-4 1/2 | 4 1/2 | 5.79[147] | 3.81[96.82] | NPT1/2 | 5000~10000 |
CJM-5 1/2 | 5 1/2 | 6.81[173] | 4.75[120.65] | NPT1/2 | 5000~10000 |
Katup injeksi kimia
Kode | Menghubungkan benang | OD(dalam.[mm) | ID(in.[mm]) | Garis kontrol Menghubungkan benang | Tekanan Pekerjaan (psi) |
CJV1 | NPT1/2 | 1[25.4] | 1/4 [6.4] | NPT1/4 | 5000~10000 |
Alat Injeksi Kimia Konvensional
